产品详情

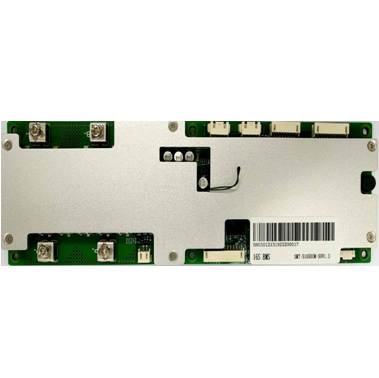

SMT-S16S60M-SMTV1.3是根据客户要求，应用于储能系统的一款BMS，该BMS可支持16串磷酸铁锂电池。此方案采用专用锂电池管理IC+MCU方案，可以实现基本保护功能，可以准确地进行电池剩余容量的估算并显示；BMS带有CAN通讯接口，可以将电池的实时数据及状态上报控制模块以及与逆变器进行信息交互。

功能特点：

1. 16串磷酸铁锂电芯串联保护

2. 充/放电端同口模式

3. 低静态功耗

4. 能实现电池组内任意一节电芯过压、欠压保护

5. 在充放电过程中均具有温度保护功能

6. 放电过流、短路保护功能处理：保护后自动恢复及断开负载恢复

7. 实时高精度电量检测及指示：可提供剩余容量(库仑计SOC)数据传输

8. 支持扩容并机功能(目前最大4组)

9. RTC数据储存功能

10. 隔离CAN通讯接口与充电机以及远程模块交互数据

主要参数	参数	精度
可持续放电电流(A)	60
可持续充电电流(A)	60
过充电保护电压(mV)	5760	±50
过放电保护电压(mV)	4320	±20
充电过流保护恢复	1. 放电恢复 2. 60S后自动恢复，自动恢复3次后锁定[可修改] 3. 充电器去除恢复
充电过流保护(A)	68
放电过流保护(A)	75
短路电流保护(A)	500	±50
放电过流保护恢复	1. 充电恢复 2. 60S后自动恢复，连续3次锁定需充电恢复[可修改] 3. 负载去除恢复
均衡电流(mA)	80	±20
尺寸(mm)	2558030
